De ultieme gids voor hoogwerkers (hoogwerkers): techniek, selectie en veiligheid

Op het gebied veenn industrieel onderhoud, constructie en facility management biedt het uitvoeren van taken op hoogte een unieke reeks uitdagingen op het gebied van veiligheid, precisie en operationele efficiëntie. Luchtwerkplatforms (AWP's) zijn naar voren gekomen als de technische oplossing, die traditionele methoden zoals ladders en steigers verdringen. Deze definitieve gids biedt een analyse op ingenieurniveau van de drie belangrijkste categorieën hoogwerkers: giekhoogwerkers, schaarhoogwerkers en verticale masthoogwerkers – zich verdiepen in hun mechanische ontwerpprincipes, kinematische mogelijkheden en toepassingsspecifieke geschiktheid om datagestuurde besluitvorming mogelijk te maken.

1. Het definiëren van hoogwerkerplatforms (AWP's): een systeemtechnisch perspectief

Een hoogwerker (AWP) is een mobiel, mechanisch of hydraulisch aangedreven systeem dat is ontworpen om personeel, gereedschappen en materialen op een aangewezen werkhoogte te positioneren met een stabiel, gesloten platform. Vanuit systeemtechnisch oogpunt integreert een hoogwerker structurele, mechanische, hydraulische, elektrische en besturingssubsystemen om een ​​veilige verticale en/of horizontale verplaatsing te bereiken. Naleving van de regelgeving is geen aanvulling, maar een fundamentele ontwerpbeperking. Wereldwijd zijn normen zoals ANSI/SAIA A92 (Noord-Amerika) en de Machinerichtlijn 2006/42/EG (Europa, waarvoor CE-markering vereist is) van toepassing op ontwerp, productie, testen en gebruik. Deze normen vereisen een rigoureuze risicobeoordeling, structurele berekeningen, stabiliteitstests en de integratie van veiligheidsvoorzieningen (bijvoorbeeld lastdetectie, kantelsensoren, nooddaling), waardoor een geformaliseerd veiligheidsintegriteitsniveau voor operaties wordt vastgelegd.

2. Technische diepe duik: primaire hoogwerkerclassificaties

2.1 Giekhoogwerkers: gelede en telescopische kinematica

Boomhoogwerkers worden gekenmerkt door een gelede of telescopische arm (giek) die een groter horizontaal bereik en het vermogen om obstakels te overwinnen biedt. Hun kinematica definieert hun toepassingsbereik.

• Articulerende (knokkel) gieken: Beschikken over meerdere scharnierpunten (knokkels), waardoor complexe, niet-lineaire padplanning mogelijk is. Dankzij de kinematische ketting kan het platform "inklappen" en over/onder obstakels manoeuvreren. Belangrijke technische parameters zijn onder meer het aantal scharnierassen, de maximale opberghoogte en het continue zwenkvermogen van de draaitafel.
• Telescopische (rechte) gieken: Maak gebruik van een enkele, lineair uitstrekkende arm via geneste hydraulische cilinders of een ketting-en-tandwielmechanisme. Dit ontwerp geeft prioriteit aan maximale horizontale reikwijdte vanaf het chassis. Kritische analyse richt zich op het momentbelastingdiagram, dat het veilige werkbereik definieert als een functie van de giekhoek en verlenging.
• Aangedreven/rups gieken: Integreer de giekbovenbouw op een rupsonderstel. Het rupssysteem biedt een lage bodemdruk (gemeten in psi of kPa) en verbeterde tractie op onverhard, oneffen of zacht terrein. Technische overwegingen zijn onder meer het klimvermogen (vaak meer dan 45%), de bodemvrijheid en de onafhankelijke controle van elke rups voor nauwkeurig spotten.

2.2 Schaarliften: verticale vertaling via pantografische mechanismen

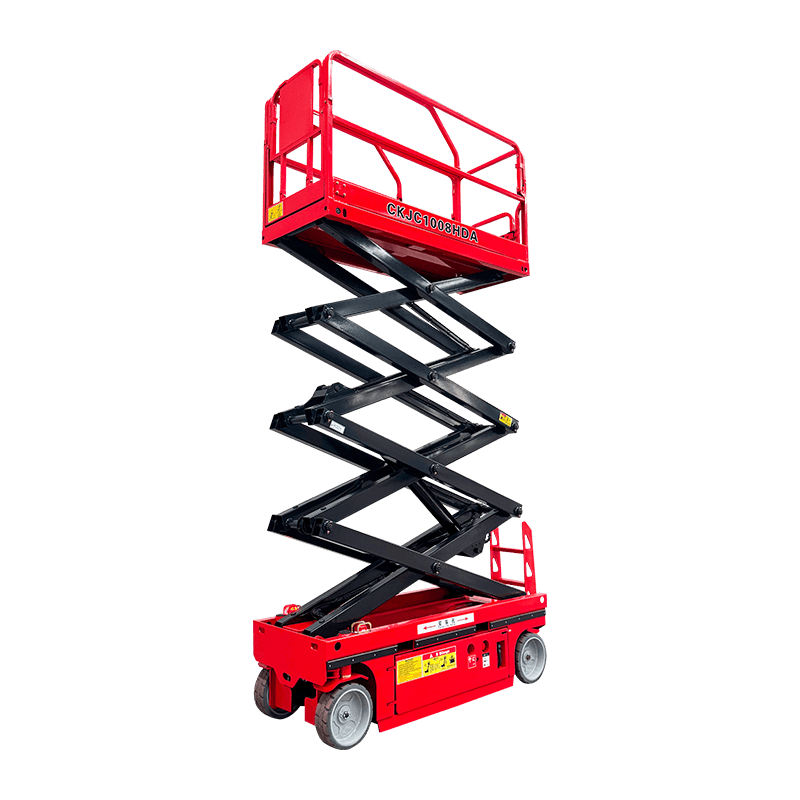

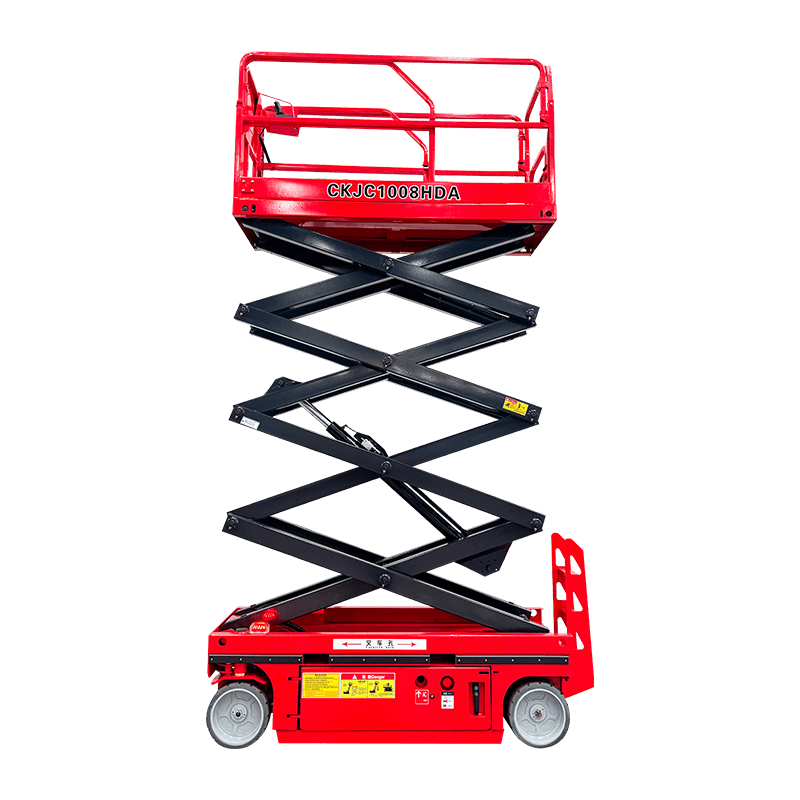

Schaarliften maken gebruik van een gekoppeld, opvouwbaar pantografisch (schaar) mechanisme om een strikt verticale platformtranslatie te bereiken. De mechanica van het systeem wordt bepaald door de principes van een instortend "N"-patroon, waarbij de hydraulische cilinderkracht wordt vermenigvuldigd in verticale lift. De belangrijkste technische voordelen zijn:

• Hoge structurele stijfheid en draagvermogen: De driehoekige schaararmen bieden uitstekende weerstand tegen buigmomenten en ondersteunen grote dekoppervlakken (vaak 20 vierkante meter) en aanzienlijke verdeelde belastingen (bijvoorbeeld 1000 lbs).
• Stabiliteit: De brede basis-hoogteverhouding en het lage zwaartepunt tijdens het rijden verbeteren de stabiliteit, hoewel stempels van cruciaal belang zijn voor toepassingen op grotere hoogte volgens ANSI A92.20-stabiliteitstests.

Toepassingen zijn doorgaans taken met grote oppervlakken en verticale toegang in industriële fabrieken, magazijnen en assemblagefaciliteiten waar een stabiel, ruim werkoppervlak van het grootste belang is.

2.3 Verticale masthoogwerkers : Precisietechniek voor besloten ruimtes

Verticale masthoogwerkers , ook wel personenliften of duwliften genoemd, vertegenwoordigen een gespecialiseerde oplossing die is ontworpen voor maximale ruimtelijke efficiëntie. Het kernontwerpprincipe is verticale vertaling via een of meer in elkaar grijpende mastsecties, geleid door precisierollen of lagers binnen een chassis met een minimale voetafdruk.

2.3.1 Kritische ontwerp- en selectieparameters

Het selecteren van een verticale mastlift vereist een rigoureuze analyse van specificaties ten opzichte van operationele beperkingen.

• Werkhoogte versus platformhoogte: Een fundamentele specificatieverwarring komt voort uit de vraag: Wat is de maximale werkhoogte van een verticale masthoogwerker? Ingenieurs moeten onderscheid maken tussen *Platformhoogte* (de hoogte van de vangrail) en *Werkhoogte* (de maximaal bereikbare hoogte voor een werknemer, doorgaans platformhoogte ~2m). Het ontwerplastmoment en de structurele veiligheidsfactor worden berekend op basis van de volledig uitgeschoven mastconfiguratie.
• Analyse van de krachtcentrale: Het evalueren van een Prijs en specificaties elektrische verticale mastlift omvat een Total Cost of Ownership (TCO)-model. Elektrische aandrijvingen (24V of 48V DC) bieden geen lokale uitstoot, weinig geluid (<70 dBA) en minder onderhoud (geen hydrauliek bij sommige modellen), waardoor ze ideaal zijn voor gevoelige binnenomgevingen. Technische specificaties moeten het ampère-uur (Ah) van de accu, het type lader en de inschakelduur omvatten.
• Mastconfiguratie en stabiliteit: Masten kunnen enkel-, twee- of drietraps zijn. Een breder mastprofiel (vaak dubbel) verhoogt de zijdelingse stabiliteit en de weerstand tegen doorbuiging onder belasting. De Kleine verticale masthoogwerker voor toepassingen in smalle gangen gebruikt vaak een enkele, centraal geplaatste mast om breedtes van minder dan 32 inch (810 mm) te bereiken, maar kan een verminderde platformcapaciteit of andere doorbuigingskenmerken hebben.

2.3.2 Operationele voordelen en grondgedachte

De beslissing om een masthoogwerker in te zetten wordt ingegeven door gekwantificeerde voordelen. Een technische beoordeling van de Voordelen van het gebruik van verticale masthoogwerkers bij magazijnonderhoud onthult:

• Ruimtelijke Optimalisatie: Minimale indringing van de envelop zorgt ervoor dat de gangpadbreedte en opslagdichtheid behouden blijven. De voetafdruk bedraagt ​​vaak minder dan 25% van die van een schaarhoogwerker met vergelijkbare capaciteit.
• Ergonomische en productiviteitswinst: Elimineert de vermoeidheid en het gevaar van laddergebruik. Het platform biedt een stabiele basis voor gereedschappen, waardoor langere, productievere werkcycli mogelijk zijn bij bediening met twee handen.

Dit gaat rechtstreeks in op de fundamentele vraag: Waarom kiezen voor een verticale masthoogwerker boven een ladder? Het antwoord is een kwantificeerbare vermindering van het valrisico (een belangrijke oorzaak van letsel op de werkplek) en een meetbare toename van de taakefficiëntie en kwaliteit.

2.3.3 Veiligheids- en onderhoudsprotocollen

Veiligheid is een technisch resultaat, geen aanname. De werkwijze voor Hoe u een verticale masthoogwerker veilig bedient is gecodificeerd in normen en moet het volgende omvatten:

• Pre-operationele inspectie: Controleer de structurele integriteit, relingen, poortvergrendelingen, staat van wielen en zwenkwielen en bedieningsfunctionaliteit.
• Beoordeling van de gevaren op de locatie: Controleer de laadcapaciteit van de vloer, identificeer obstakels boven het hoofd en zorg ervoor dat het gebied is afgezet.
• Stabiliteitsbeheer: Verplaats het apparaat nooit terwijl het omhoog staat. Gebruik stempels indien aanwezig en gespecificeerd in de handleiding.

De betrouwbaarheid wordt gewaarborgd door een preventief onderhoudsschema. Het protocol voor Hoe u een verticale masthoogwerker onderhoudt en repareert omvat geplande taken: het smeren van mastrollen/kettingen, het controleren en aandraaien van bevestigingsmiddelen, het inspecteren van staalkabels of hydraulische cilinders op slijtage, het testen van veiligheidsvoorzieningen en het verifiëren van de integriteit van het elektrisch systeem.

3. Geavanceerde selectiemethodologie: een vergelijkende technische analyse

3.1 Beslissingsmatrix op basis van operationele parameters

Selectie is een optimalisatieprobleem met meerdere variabelen. Belangrijke onafhankelijke variabelen zijn onder meer: vereiste werkhoogte (H), horizontaal bereik (R), beperking gangpadbreedte (W _a ), Bodemomstandigheden (G) en Inschakelduur (C).

3.2 Head-to-head systeemvergelijking

Een vaak voorkomende technische afweging in besloten interieurs wordt samengevat in de vraag: Verticale masthoogwerker versus schaarhoogwerker: wat is beter voor gebruik binnenshuis? De volgende tabel biedt een vergelijking op systeemniveau.

3.3 Overwegingen bij sourcing en levenscyclus

De laatste stap betreft de inkoopstrategie. Voor kortetermijn- of projectspecifieke behoeften is de query Waar kunt u een verticale masthoogwerker bij mij in de buurt huren? leidt tot een technische huurevaluatie: het inspecteren van het inspectie- en onderhoudslogboek van de unit (volgens ANSI A92.22), het verifiëren van de huidige laadplaat en handleiding, en het bevestigen van de functionaliteit van alle veiligheidsvoorzieningen. Voor langetermijnscenario's met een hoog gebruik omvat de aankoop een gedetailleerde analyse van de levenscycluskosten, waarbij de initiële kapitaaluitgaven worden afgewogen tegen het verwachte onderhoud, het energieverbruik en de restwaarde.

4. Conclusie: een op systemen gebaseerde selectiefilosofie

Het selecteren van de optimale hoogwerker is een oefening in toegepaste systeemtechniek. Het vereist het in kaart brengen van de technische specificaties en kinematische mogelijkheden van giekhoogwerkers (voor bereik), schaarhoogwerkers (voor stabiliteit en belasting) en verticale mastlifts (voor het oplossen van ruimtelijke beperkingen) op een goed gedefinieerde reeks taakvereisten en omgevingsbeperkingen. Het hoogste gewicht moet altijd worden toegekend aan veiligheidsparameters en naleving van de regelgeving. Door deze analytische aanpak toe te passen kunnen facility managers, projectingenieurs en veiligheidsfunctionarissen apparatuur specificeren die niet alleen de klus klaart, maar dat ook doet met maximale efficiëntie, minimale risico's en technische betrouwbaarheid.

5. Veelgestelde vragen (FAQ)

Vraag 1: Onze faciliteit heeft gangpaden van minder dan 40 inch breed. Welke hoogwerkeropties zijn er voor onderhoud aan verlichting op 25 voet?

EEN: Dit is de definitieve aanvraag voor een Kleine verticale masthoogwerker voor toepassingen in smalle gangen . U moet een model selecteren met een chassisbreedte die kleiner is dan uw vrije gangpadbreedte (doorgaans <36") en een platformhoogte die groter is dan uw vereiste werkhoogte (7,5 m werkhoogte ≈ 23 voet platformhoogte). Zorg ervoor dat de draaicirkel van de unit compatibel is met de kruispunten van uw gangpaden.

Vraag 2: Hoe kan ik voor het onderhoud van de binnenverlichting in fabrieken technisch kiezen tussen een masthoogwerker en een schaarhoogwerker?

EEN: De technische kernbeslissing hangt af van ruimtelijke beperkingen versus taakvereisten, zoals uiteengezet in de Verticale masthoogwerker versus schaarhoogwerker: wat is beter voor gebruik binnenshuis? vergelijking. Voer een meetonderzoek uit: als gangpaden breed zijn (> 1,8 meter) en bij taken meerdere armaturen zijn vereist waarvoor aanzienlijk gereedschap/materiaal nodig is, kan een schaarlift efficiënter zijn. Als de gangpaden smal zijn (< 1,20 meter) en de taken opeenvolgend, op één punt worden gerepareerd, zal de toegankelijkheid van een masthoogwerker resulteren in een grotere algehele productiviteit, ondanks een potentieel langzamere cyclustijd per armatuur.

Vraag 3: Wat is vanuit veiligheidstechnisch oogpunt het belangrijkste voordeel van een mastlift ten opzichte van een ladder?

EEN: Waarom kiezen voor een verticale masthoogwerker boven een ladder? Het belangrijkste voordeel is de voorziening van een collectief valbeveiligingssysteem . Een ladder is afhankelijk van het evenwicht en de training van de gebruiker (een persoonlijke beschermingsmaatregel). Een masthoogwerker beschikt over een technisch leuningsysteem (treeplanken, middenrails, poort) dat fungeert als een passief valpreventiesysteem, waardoor het valgevaar voor alle gebruikers effectief wordt geëlimineerd, wat een controle van een hogere orde is in de hiërarchie van risicobeheersing.

Vraag 4: Wat is bij het beoordelen van de specificaties de precieze technische definitie van "maximale werkhoogte"?

EEN: Bij het vragen Wat is de maximale werkhoogte van een verticale masthoogwerker? , moet u de gedefinieerde testmethodiek aanvragen. Volgens de ANSI/SAIA A92-normen moet dit de verticale afstand zijn van de vloer tot de bovenkant van de reling (platformhoogte) OF de maximaal haalbare reikhoogte voor een persoon van 1,80 meter lang. Gerenommeerde fabrikanten verstrekken beide cijfers. Het constructief ontwerp en de stabiliteitsberekeningen zijn gebaseerd op de platformhoogte met maximale nominale belasting.

Vraag 5: We evalueren elektrische masthoogwerkers voor een cleanroomomgeving. Welke technische specificaties naast de prijs zijn van cruciaal belang?

EEN: Bij het analyseren Prijs en specificaties elektrische verticale mastlift voor een gecontroleerde omgeving moet uw technische checklist het volgende bevatten: 1) Materiaal en afwerking: Elektroforetische of gepoedercoate verf om corrosie te weerstaan en deeltjesverlies te voorkomen. 2) Verontreinigingscontrole: Afgedichte lagers, niet-markerende zwenkwielen en optioneel een regeneratief aandrijfsysteem om remstof te minimaliseren. 3) Batterijchemie: Verzegeld loodzuur (SLA) of lithium-ion (Li-ion). Li-ion biedt een langere levensduur, sneller opladen en geen ontgassing, maar tegen een hogere CAPEX. 4) EMI/RFI-emissies: Zorg ervoor dat de motorcontroller voldoet aan de vereisten voor elektromagnetische interferentie van de faciliteit.

6. Referenties en industriestandaarden

• ANSI/SAIA A92.20 - 2021: "Ontwerp, berekeningen, veiligheidseisen en testmethoden voor mobiele hoogwerkers (hoogwerkers)"
• ANSI/SAIA A92.22 - 2021: "Veilig gebruik van mobiele hoogwerkers (hoogwerkers)"
• ISO 16368:2020 "Mobiele hoogwerkers - Ontwerpberekeningen, veiligheidseisen en testmethoden"
• OSHA 29 CFR 1926.453 - "Luchtliften" (Amerikaanse Occupational Safety and Health Administration)
• De Machinerichtlijn 2006/42/EG (Europese Unie)
• Proctor, SP, & Mitera, J. (2018). Valbescherming en veiligheid van hoogwerkplatforms: een technische gids. American Society of Safety Professionals.
•
